Popis produktů
LEANOMS

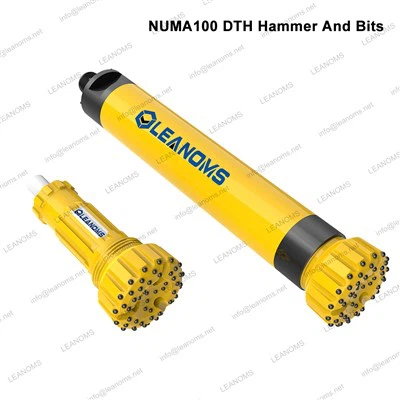

Vysokotlaké kladivo je vrtací nástroj používaný v těžebním, stavebním a průzkumném průmyslu k vytváření děr ve skále a jiných tvrdých površích. Často se používá v situacích, kdy tradiční metody vrtání nemusí být účinné. Kladivo s vysokým tlakem vzduchu funguje tak, že do vrtáku dodává vysokofrekvenční údery s vysokým nárazem, které zase lámou skálu a vytvářejí díru.
Pokud jde o vysokotlaké kladivo, tento termín se týká typu kladiva, které používá stlačený vzduch při zvýšeném tlaku k řízení procesu vrtání. Funguje to takto:
Zdroj stlačeného vzduchu: Vrtná souprava poskytuje zdroj stlačeného vzduchu. Tento vzduch je typicky generován kompresorem a dodáván do vysokotlakého kladiva pomocí hadic.
Uvnitř vysokotlakého kladiva:Stlačený vzduch vstupuje do kladiva DTH a je směrován ke spodní části sestavy kladiva.
Náraz pístu:Uvnitř vysokotlakého kladiva je píst, který je poháněn vysokotlakým vzduchem. Tento píst se rychle pohybuje nahoru a dolů v důsledku střídavého tlaku vzduchu. Píst naráží na zadní stranu vrtáku s vysokým rázem a frekvencí.
Akce vrtáku:Opakované nárazy pístu způsobí, že se vrták ve spodní části kladiva odštípne v hornině nebo materiálu, který je vrtán. Vysoký dopad a frekvence úderů pomáhají rozbít skálu na menší úlomky.
Odstranění odřezků:Jak proces vrtání pokračuje, odřezky (malé kousky horniny nebo materiálu) jsou z otvoru vyčištěny proudem stlačeného vzduchu. Tím je zajištěno, že vrták má volnou dráhu pro pokračování ve vrtání.
Termín "vysoký tlak vzduchu" se týká zvýšeného tlaku stlačeného vzduchu používaného v kladivu DTH. Vyšší tlaky vzduchu mohou vést k výkonnějšímu a účinnějšímu vrtání, protože dodávají vrtáku silnější nárazy, což mu umožňuje efektivněji pronikat tvrdšími skalními útvary.
Vysokotlaká kladiva se často volí při vrtání v náročných geologických podmínkách, kde by běžné vysokotlaké kladivo mohlo mít potíže s pokrokem. Tato kladiva jsou navržena tak, aby zvládla vyšší tlaky a jsou vybavena robustnějšími součástmi, aby odolala zvýšeným silám vznikajícím při vrtání.
Specifikace
LEANOMS
Technické parametry NUMA125 DTH kladiv
|
Bit stopka |
HN125A/NUMA125 |
|
|
Rozsah otvorů |
Φ305-445mm |
|
|
Připojovací závit |
API {{0}/8" Reg |
|
|
Pracovní tlak |
10-25Tyč / 1-2,5 Mpa |
|
|
Spotřeba vzduchu (m3/min) |
14 bar |
32.94 |
|
24 barů |
54.54 |
|
|
Délka |
1956 mm |
|
|
Hmotnost |
578 kg |
|
Technické parametry NUMA125 DTH bitů
|
Průměr |
Měřicí tlačítka |
Přední tlačítka |
Váha (kg) |
Číslo dílu |
||||
|
milimetr |
Palec |
Plochý obličej |
Konvexní obličej |
Konkávní obličej |
Typ obličeje |
|||
|
305 |
12 |
Φ18*27 |
Φ18*15 |
/ |
Φ16*11 |
Konkávní obličej |
182.0 |
LR-NUMA125-305CC |
|
315 |
12 2/5 |
Φ18*27 |
Φ18*15 |
/ |
Φ16*12 |
Konkávní obličej |
206.0 |
LR-NUMA125-315CC |
|
325 |
12 4/5 |
Φ18*27 |
Φ18*15 |
/ |
Φ16*15 |
Konkávní obličej |
209.0 |
LR-NUMA125-325CC |
|
350 |
13 7/9 |
Φ18*27 |
Φ18*24 |
/ |
Φ16*12 |
Konkávní obličej |
228.0 |
LR-NUMA125-350CC |
